So wählen Sie das richtige Wärmeleitpad für Ihr Gerät aus

Ihr Gerät fühlt sich heiß genug an, um ein Ei zu braten, Ihr Spiel verzögert sich und Sie fragen sich, ob Ihr Laptop heimlich für einen Sauna-Marathon trainiert – ja, Sie haben wahrscheinlich das falsche wärmeleitende Pad ausgewählt (oder überhaupt keins ausgewählt).

Um dieses Problem zu beheben, passen Sie die Dicke des Polsters, die Wärmeleitfähigkeit und den Kompressionswert an die Spezifikationen Ihres Geräts an und befolgen Sie dabei Richtlinien wie die hier aufgeführtenBericht zum Wärmemanagement von Intel, sodass die Wärme schnell abtransportiert wird und Ihr Gerät kühl bleibt.

• 🔍 Wärmeleitpads im Vergleich zu Wärmeleitpaste für die Kühleffizienz von Geräten

Die Wahl zwischen Wärmeleitpads und Wärmeleitpaste wirkt sich auf Gerätetemperatur, Lebensdauer und Stabilität aus. Wärmeleitpads eignen sich häufig für Unterhaltungselektronik, wo eine einfache und saubere Installation wichtig ist.

Wärmeleitpaste funktioniert am besten auf flachen CPU- oder GPU-Oberflächen, während Pads unebene Lücken überbrücken, sicher isolieren und wiederholte Montage oder Wartung ohne Schmutz ermöglichen.

1. Was sind Wärmeleitpads?

Wärmeleitpads sind weiche, feste Folien, die Luftspalte zwischen heißen Chips und Kühlkörpern füllen. Sie bieten stabile Leistung, elektrische Isolierung und einfache Platzierung.

• Ideal für unebene Oberflächen und größere Lücken
• Für benutzerdefinierte Layouts vorgeschnitten oder auf Maß zugeschnitten
• Ideal für Laptops, Router, Set-Top-Boxen und LED-Treiber

2. Wann ist Wärmeleitpaste zu verwenden?

Wärmeleitpaste eignet sich für glatte Schnittstellen mit hohem Druck wie Desktop-CPUs und GPUs. Es verteilt sich in mikroskopisch kleine Lücken und bietet bei korrekter Anwendung einen sehr geringen Wärmewiderstand.

• Erfordert eine sorgfältige Anwendung und Reinigung
• Am besten dort, wo Sie den Montagedruck kontrollieren können
• Nicht ideal für große Höhenunterschiede zwischen Bauteilen

3. Vorteile von wärmeleitenden Pads für Geräte

Wärmeleitende Pads vereinfachen die Massenmontage und Reparatur vor Ort. Sie halten die Leistung bei Stößen, Vibrationen und moderaten Kompressionsänderungen im Laufe der Zeit stabil.

4. Schlüsselfaktoren beim Wechsel von Einfügen zu Pads

Messen Sie Lücken, prüfen Sie die Ebenheit der Oberfläche und bestätigen Sie die erforderliche Wärmeleitfähigkeit. Wählen Sie Härte und Dicke, um Kontakt, Kompression und Montagekraft auszugleichen.

• Stellen Sie sicher, dass das Polster unter normalen Schrauben 10–30 % zusammengedrückt werden kann
• Passen Sie die Leitfähigkeit des Pads an die Chipleistung an
• Testen Sie zuerst ein Gerät und skalieren Sie es dann auf die volle Produktion

• 📏 Messen von Lücken und Oberflächen, um die richtige Polsterdicke zu bestimmen

Die richtige Polsterdicke gewährleistet einen starken Kontakt, ohne dass sich die Bretter verbiegen. Messen Sie den Spalt sorgfältig, damit das Polster leicht zusammengedrückt wird, aber die Komponenten nicht überlastet.

Verwenden Sie Fühlerlehren, Modelliermasse oder 3D-CAD, um die Abweichung zwischen Hoch- und Tiefpunkten zu überprüfen, bevor Sie Ihren endgültigen Dickenbereich auswählen.

1. Werkzeuge zur genauen Spaltmessung

Einfache Tools helfen Ihnen, Rätselraten zu vermeiden. Achten Sie auf konsistente Messwerte an mehreren Platinenstandorten, insbesondere in der Nähe von heißen Chips und Montagelöchern.

• Fühlerlehren zur direkten Spaltkontrolle
• Digitale Messschieber für Stapelhöhe
• Ton oder weiches Klebeband zum Aufzeichnen komprimierter Lücken

2. Empfohlener Kompressionsbereich

Die meisten Silikon-Wärmeleitpads funktionieren am besten, wenn sie etwa 10–30 % komprimiert werden. Dieser Bereich vereint guten Kontakt mit sicherem mechanischem Druck auf Ihre Leiterplatte.

3. Umgang mit unebenen und mehrstufigen Oberflächen

Wählen Sie für Oberflächen mit hohen und kurzen Bauteilen ein weicheres Pad und eine ausreichende Dicke, um den höchsten Punkt abzudecken, ohne den Kontakt zu den unteren Teilen zu verlieren.

• Gruppieren Sie Komponenten nach Höhenzonen
• Verwenden Sie bei Bedarf unterschiedliche Polsterstärken
• Vermeiden Sie es, die Leiterplatte zu verbiegen, um den Kontakt zu erzwingen

4. Überprüfung der Pad-Passform in Prototypen

Erstellen Sie immer eine physische Probe. Öffnen Sie nach dem Anziehen der Schrauben das Gerät, um den Pad-Abdruck und den Kontakt aller Zielkomponenten zu prüfen.

• Achten Sie auf einheitliche Abdruckmuster
• Überprüfen Sie die Gerätetemperatur mit Stresstests
• Passen Sie die Polsterdicke oder -härte an, wenn noch Hotspots vorhanden sind

• 🌡️ Anpassung der Wärmeleitfähigkeit an die Wärmeabgabe Ihres Geräts

Die in W/m·K angegebene Wärmeleitfähigkeit sollte der Chipleistung und der Länge des Kühlpfads entsprechen. Höhere Leistungen oder enge Räume erfordern normalerweise Pads mit höherer Leitfähigkeit.

Bringen Sie Leistung und Kosten in Einklang: Verwenden Sie Hochleistungspads nur dort, wo Wärmedichte oder Sicherheitsmargen sie wirklich erfordern.

1. Geräte mit niedriger bis mittlerer Leistung

Router, Set-Top-Boxen und IoT-Hubs laufen oft kühler, daher funktionieren Pads mit mäßiger Leitfähigkeit normalerweise gut, wenn die Abstände und die Montage korrekt sind.

• Leitfähigkeit: 3–5 W/m·K
• Konzentrieren Sie sich auf vollständigen Kontakt und die richtige Dicke
• Achten Sie auf langfristige Zuverlässigkeit in warmen Räumen

2. Hohe Leistung und kompakte Designs

Spielekonsolen, Mini-PCs und LED-Treiber packen viel Wärme auf kleinem Raum. Sie profitieren von Pads mit höherer Leitfähigkeit und gut gestalteten Kühlkörpern.

• Leitfähigkeit: 6–12 W/m·K
• Verwenden Sie robuste Wärmeverteiler oder Dampfkammern
• Bei maximaler Umgebungstemperatur testen

3. Auswahl zwischen 3W-, 8W- und 12W-Pads

Verwenden Sie a3 W/mk Niedrigflüchtiges Wärmeleitpad HRTP-M16-T03060NV-Seriefür mäßige Belastungen, an8 W/mk Niedrigflüchtiges Wärmeleitpad HRTP-M16-T080NV-Seriefür heißere Chips und a12 W/mk Wärmeleitpad mit geringer Volatilität HRTP-M16-T12065NV-Seriewenn Sie maximale Kühlung bei engen Platzverhältnissen benötigen.

• 🧱 Auswahl der richtigen Härte und Flexibilität für eine einfache Installation

Die Härte des Polsters beeinflusst, wie leicht es sich zusammendrücken lässt, um Lücken zu füllen. Weichere Polster passen sich besser an; Festere Polster widerstehen Beschädigungen und unterstützen eine wiederholte Montage.

Passen Sie die Härte an die Schraubenkraft, die Leiterplattensteifigkeit und die Bauteilempfindlichkeit an, um rissige Lötstellen oder verzogene Leiterplatten zu vermeiden.

1. Weiche Pads für zerbrechliche Komponenten

Weiche Pads eignen sich für dünne Leiterplatten und hohe, empfindliche Gehäuse. Sie verteilen die Last auf eine größere Fläche und verringern die Belastung an jeder Lötstelle oder jedem Stecker.

• Gut für dünne Tablets und kleine IoT-Geräte
• Hilfe bei großen Spalttoleranzen
• Ermöglichen eine einfachere Nacharbeit ohne Beschädigung

2. Mittlere Härte für allgemeine Elektronik

Mittlere/harte Pads vereinen Handhabungsfestigkeit und Konformität und sind daher ein starker Standard für Unterhaltungselektronik, Router, Kameras und Netzteile.

3. Feste Pads für robuste oder schwere Baugruppen

Feste Polster stabilisieren hohe Kühlkörper oder Metallabdeckungen in robuster Ausführung. Sie widerstehen dem Reißen bei Stößen, Vibrationen und wiederholtem Öffnen des Gehäuses.

• Ideal für Industriesteuerungen
• Unterstützen Sie schwerere Metalldeckel
• Es ist eine genaue Spaltkontrolle erforderlich, um übermäßige Kräfte zu vermeiden

• ✅ Warum die wärmeleitenden Pads von SpringGrass für die meisten Unterhaltungselektronikgeräte geeignet sind

SpringGrass-Wärmeleitpads vereinen starke Wärmeübertragung, geringe Flüchtigkeit und konsistente mechanische Eigenschaften und machen sie so vielseitig für eine Vielzahl von Verbrauchergeräten.

Sie unterstützen eine saubere Montage, eine stabile Langzeitleistung und einen sichereren Betrieb bei ständigem Temperaturwechsel und alltäglicher Handhabung.

1. Niedrigflüchtige Formulierung für sauberere Geräte

Pads mit geringem Flüchtigkeitsgehalt tragen dazu bei, Ausgasungen zu reduzieren, die Linsen beschlagen oder Sensoren verunreinigen können. Dies schützt Kameras, Displays und optische Module über eine lange Lebensdauer.

• Stabiler in abgedichteten Gehäusen
• Besser für Smart-Home-Kameras
• Unterstützt eine höhere Wahrnehmung der Produktqualität

2. Großer Leistungsbereich für unterschiedliche Wärmestufen

Von Routern mittlerer Leistung bis hin zu Mini-PCs hoher Leistung bietet SpringGrass mehrere Leitfähigkeitsstufen, sodass Sie jede Produktzone optimieren können, nicht nur den schlimmsten Hotspot.

• 3 W/m·K für niedrige bis mittlere Hitze
• 8 W/m·K für kompakte, wärmere Bereiche
• 12 W/m·K für erstklassige Hotspot-Kontrolle

3. Optimiert für die Massenproduktion

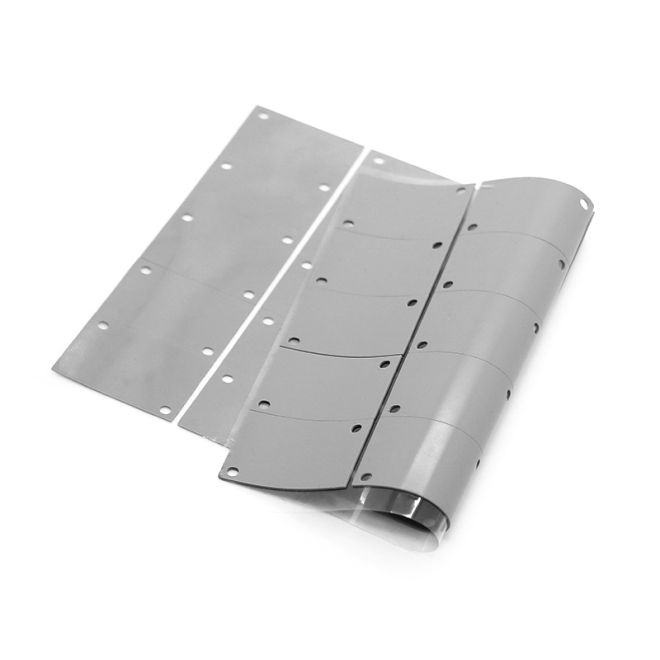

SpringGrass-Pads werden in Bögen oder in kundenspezifischen Formen geliefert, lassen sich leicht von der Folie abziehen und behalten während der Platzierung ihre Größe bei, was für automatisierte oder halbautomatische Montagelinien geeignet ist.

• Stabile Haftung für Pick-and-Place- oder manuelle Arbeiten
• Gleichbleibende Dicke über Chargen hinweg
• Unterstützt schnelle, wiederholbare Builds

Fazit

Bei der Auswahl des richtigen wärmeleitenden Pads müssen Dicke, Härte und Wärmeleitfähigkeit an die tatsächlichen Lücken und die Wärmeabgabe Ihres Geräts angepasst werden. Durch sorgfältiges Testen werden Hotspots und mechanische Belastungen vermieden.

Durch genaue Messungen, die Validierung von Prototypen und die Auswahl geeigneter SpringGrass-Pads können Sie die Gerätezuverlässigkeit, den Benutzerkomfort und die Langzeitleistung auf kostengünstige Weise verbessern.

Häufig gestellte Fragen zu wärmeleitenden Pads

1. Woher weiß ich, welche Wärmeleitfähigkeit ich benötige?

Schätzen Sie die Chipleistung und überprüfen Sie die Temperaturziele. Beginnen Sie mit Pads im mittleren Bereich, testen Sie unter Volllast und wechseln Sie dann zu höherer Leitfähigkeit, wenn die Temperaturen zu hoch bleiben.

2. Kann ich Wärmeleitpads stapeln, um eine große Lücke zu schließen?

Sie können Pads stapeln, dies erhöht jedoch häufig den Wärmewiderstand. Verwenden Sie nach Möglichkeit ein einzelnes, dickeres Pad und passen Sie das mechanische Design an, um eine bessere Leistung zu erzielen.

3. Wie lange halten Wärmeleitpads normalerweise?

Hochwertige Polster halten oft viele Jahre, wenn sie innerhalb der zulässigen Temperatur und Kompression gehalten werden. Regelmäßige thermische Tests während des Entwurfs tragen dazu bei, die Langzeitstabilität sicherzustellen.

4. Sind Wärmeleitpads elektrisch isolierend?

Die meisten Wärmeleitpads auf Silikonbasis sind elektrisch isolierend, aber wärmeleitend. Überprüfen Sie immer das Datenblatt und vermeiden Sie im Zweifelsfall den direkten Kontakt mit Hochspannungsleitern.

5. Wann sollte ich Pads statt Wärmeleitpaste wählen?

Verwenden Sie Pads, wenn die Oberflächen uneben sind, die Lücken groß sind oder das Gerät eine schnelle, saubere Montage und einfache Nacharbeit erfordert, insbesondere bei Unterhaltungselektronik- und IoT-Produkten.
