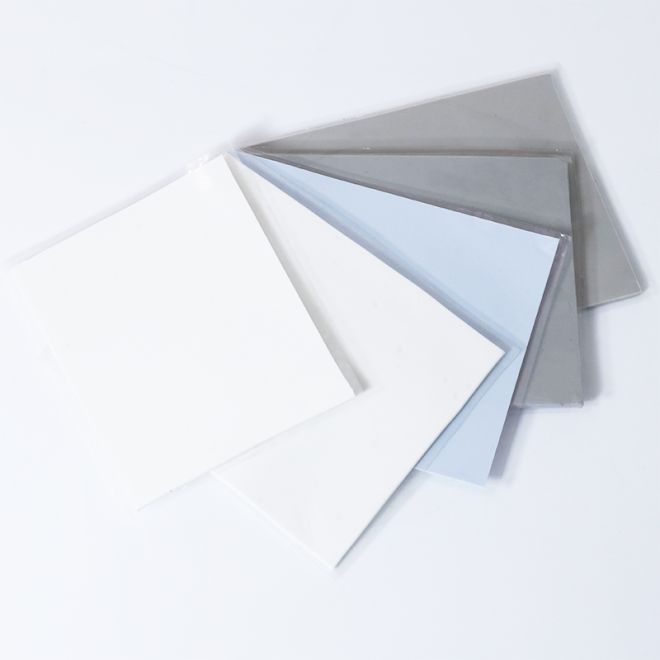

Comment choisir la bonne épaisseur de coussin thermique

Choisir l’épaisseur du coussin thermique peut donner l’impression de deviner la taille d’oreiller préférée de votre PC : trop fin, il surchauffe ; trop épais, rien ne touche même correctement.

Ce guide vous montre comment mesurer les écarts, vérifier les spécifications et suivreDirectives d'Intel sur l'interface thermiquedonc vos coussinets s'adaptent parfaitement.

🧊 Comprendre l'épaisseur du coussin thermique et son rôle dans le transfert de chaleur

L'épaisseur du coussin thermique remplit les espaces d'air entre les composants chauds et les dissipateurs thermiques. La bonne épaisseur améliore le contact, abaisse la température et augmente la stabilité du système à long terme.

Si le tampon est trop fin ou trop épais, le flux de chaleur diminue, les points chauds augmentent et l'électronique peut ralentir ou tomber en panne prématurément. Un dimensionnement correct maintient les appareils frais et fiables.

1. Comment l'épaisseur affecte les performances thermiques

Chaque millimètre d’épaisseur supplémentaire ajoute une résistance thermique. Vous voulez le coussin le plus fin qui comble tout l’espace sans se déchirer ni laisser de poches d’air.

• Pad fin = résistance thermique plus faible, meilleur refroidissement
• Trop fin = mauvais contact, entrefers
• Trop épais = plus de résistance, flux de chaleur plus lent

2. Conductivité du matériau par rapport à l'épaisseur

Une conductivité thermique élevée compense en partie la surépaisseur. Pour les puces de haute puissance, associez une épaisseur appropriée à un matériau W/m·K plus élevé pour maintenir les températures de jonction en toute sécurité.

3. Tolérance mécanique et planéité de la surface

Les vraies surfaces sont rarement planes. L'épaisseur doit absorber les variations de hauteur et la courbure tout en offrant un contact uniforme sur toute la surface du composant.

• Surfaces de PCB rugueuses ou inégales
• Marques d'usinage du dissipateur thermique
• Tolérances d'assemblage et de vis

4. Faire correspondre l'épaisseur du tampon au type d'application

Différents appareils nécessitent différentes plages d’épaisseurs de tampon. Les cartes haute densité utilisent souvent des patins ultra-fins, tandis que les alimentations peuvent nécessiter des matériaux plus épais et plus souples.

📏 Mesurer les écarts entre les composants et le dissipateur thermique pour déterminer l'épaisseur appropriée du tampon

Une mesure précise de l'écart empêche la sous-compression ou la surcompression. Mesurez en plusieurs points, puis choisissez un coussinet qui peut se comprimer légèrement tout en couvrant les points les plus hauts.

Utilisez des jauges d'épaisseur, des étriers ou des modèles 3D lorsqu'ils sont disponibles. Vérifiez toujours à nouveau l'écart après la construction d'un prototype pour affiner l'épaisseur finale.

1. Des outils simples pour mesurer les écarts

Les ingénieurs peuvent utiliser des outils de base pour estimer rapidement l’épaisseur des tampons avant d’affiner les tests et les simulations thermiques.

• Jauges d'épaisseur entre le dissipateur thermique et le composant
• Pieds à coulisse numériques pour la hauteur d'empilage
• Stock de cales pour des expériences rapides

2. Utilisation des données de conception et des empilements de tolérances

La CAO et les fiches techniques vous aident à calculer les écarts les plus défavorables. Incluez l'épaisseur du PCB, la hauteur de soudure et la tolérance des composants dans votre processus de sélection de plots.

3. Visualisation de la distribution des écarts avec un graphique à barres

Les mesures des écarts à tous les niveaux varient souvent. Le graphique à barres ci-dessous montre comment comparer les plages d'écartement avant de choisir l'épaisseur finale du tampon.

4. Conversion des données d'espacement en sélection de pads

Une fois que vous connaissez la plage d'écartement, choisissez une épaisseur de tampon qui correspond à l'écart le plus grand tout en restant dans le taux de compression recommandé.

• Trouver l'écart maximum mesuré
• Vérifiez les spécifications de compression des tampons
• Sélectionnez la taille la plus épaisse la plus proche

🧮 Équilibrage du taux de compression, de la pression de contact et de la résistance thermique

Les coussinets thermiques fonctionnent mieux lorsque vous les compressez dans une plage définie. Une compression appropriée améliore le contact tout en gardant les contraintes mécaniques sous contrôle.

Une compression trop faible laisse des espaces d'air, tandis qu'une compression trop importante peut endommager les composants ou déformer les PCB et les dissipateurs thermiques.

1. Taux de compression idéaux

La plupart des coussinets souples fonctionnent bien avec une compression d'environ 20 à 40 %. Vérifiez la fiche technique pour maintenir l’épaisseur et la force de montage dans la zone de sécurité.

2. Gérer la pression de contact

Utilisez un couple de vis uniforme ou des clips à ressort pour que la pression se répartisse sur le tampon. Cela permet d'éviter les points chauds et les dommages aux pads à proximité des points de montage.

• Serrez les vis en croix
• Utilisez des rondelles ou des raidisseurs si nécessaire
• Vérifier avec des tests de température

3. Compromis entre épaisseur et résistance

Même avec des matériaux hautes performances, des coussinets plus épais augmentent la résistance thermique. Commencez aussi mince que la fiabilité le permet, puis ajustez si la tolérance d'assemblage l'exige.

🧱 Erreurs courantes d'épaisseur et comment éviter la perte de performances

Une épaisseur incorrecte du tampon est une cause majeure de défaillance thermique. De nombreux problèmes proviennent du fait de deviner au lieu de mesurer et de vérifier les données de compression.

Évitez les problèmes en testant les premiers prototypes, en enregistrant les températures et en ajustant la taille des tampons avant la production en série.

1. Utiliser une épaisseur pour tous les composants

Différentes zones nécessitent des épaisseurs différentes. Un seul tampon « moyen » laisse souvent les pièces courtes flottantes et les pièces hautes surcomprimées.

• Regrouper les pièces par hauteur
• Utiliser des zones de pads séparées
• Remesurer après les changements de carte

2. Ignorer la dérive et le vieillissement à long terme

Les coussinets peuvent se détendre avec le temps. Si vous commencez avec une compression très légère, le contact peut s'aggraver après des mois de cyclage thermique.

3. Surplomber les limites électriques et mécaniques

Des tampons très épais peuvent fléchir les PCB ou stresser les joints de soudure. Vérifiez toujours l'espace libre par rapport aux pièces à proximité et les exigences d'isolation de tension.

🌱 Pourquoi choisir les coussinets thermiques SpringGrass simplifie la sélection de l'épaisseur et la fiabilité

Les tampons SpringGrass combinent des fiches techniques claires avec des matériaux stables et hautes performances, ce qui rend la sélection de l'épaisseur du tampon thermique plus facile et plus prévisible pour les équipes de conception.

Vous pouvez adapter la taille des écarts, le niveau de puissance et les besoins environnementaux en utilisant une gamme de produits ciblés à la fiabilité éprouvée.

1. Options pour différentes densités de puissance

LeCoussin thermique 5 W/mk HRTP-M16-Série T050convient à de nombreux processeurs, GPU et étages de puissance où une épaisseur moyenne et de fortes performances de refroidissement sont requises.

2. Tampons à faible dégazage pour systèmes sensibles

LeCoussin thermique à faible volatilité 6 W/mk série HRTP-M16-T060NVest idéal pour les boîtiers optiques, automobiles et scellés qui exigent un faible contenu volatil et des performances stables à long terme.

3. Solutions ultra fines pour les espaces restreints

LeRuban thermique en silicone 1W/mk HRTP-M16-T010CN Seriesoffre une gestion des adhésifs et des espaces fins pour les appareils compacts où chaque fraction de millimètre compte.

Conclusion

Le choix de la bonne épaisseur de coussin thermique dépend des écarts mesurés, des limites de compression et de la densité de puissance. Ne devinez pas. Utilisez des données réelles et des spécifications matérielles.

En combinant des mesures solides, un contrôle minutieux de la compression et des matériaux SpringGrass éprouvés, vous pouvez abaisser les températures, améliorer la sécurité et prolonger la durée de vie du produit en toute confiance.

Foire aux questions sur le coussin thermique

1. Comment choisir l’épaisseur initiale du coussin thermique ?

Mesurez l'écart en plusieurs points, trouvez la valeur la plus grande et choisissez le tampon le plus épais le plus proche qui reste dans la plage de compression recommandée.

2. Un coussinet peut-il être trop épais même s’il s’ajuste ?

Oui. Une épaisseur supplémentaire ajoute une résistance thermique et peut plier le PCB ou stresser les composants. Utilisez le tampon le plus fin qui comble encore l’écart en toute sécurité.

3. Ai-je besoin de différentes épaisseurs sur un même PCB ?

Souvent oui. Regroupez les composants par hauteur et niveau de puissance, puis attribuez des zones de tampons distinctes afin que chaque zone fonctionne à une température sûre et efficace.
