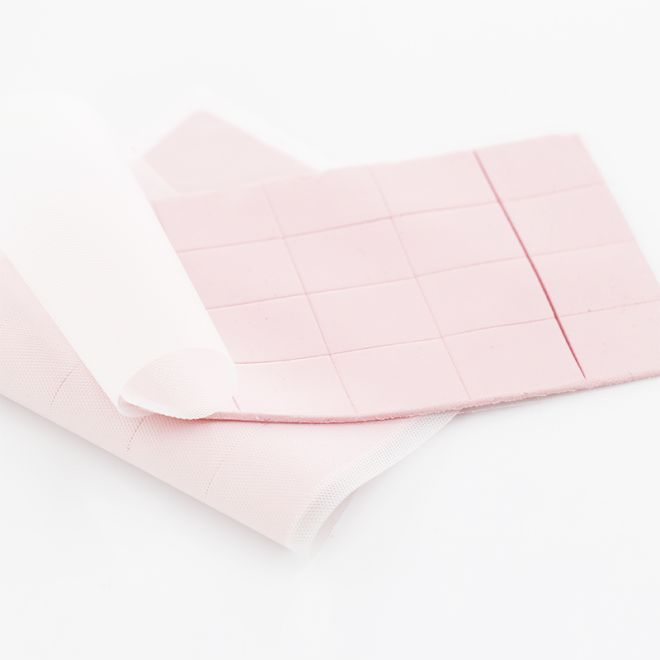

Cómo funcionan las almohadillas térmicas Principios clave de la alta conductividad

⚙️ Principios básicos de transferencia de calor detrás del funcionamiento de la almohadilla térmica

Las almohadillas térmicas alejan el calor de las virutas calientes reemplazando los espacios de aire con una ruta suave y conductora. Esto reduce la resistencia de la interfaz y mantiene los componentes dentro de límites de temperatura seguros.

Su rendimiento depende de la conductividad del material, el grosor y qué tan bien se adapta la almohadilla a las superficies irregulares entre los dispositivos y los disipadores de calor o las carcasas.

1. Reemplazo de espacios de aire con material conductor

El aire es un mal conductor del calor. Las almohadillas térmicas llenan los espacios entre superficies rugosas, reduciendo la resistencia térmica y creando una ruta de calor estable y predecible.

• Reducir las bolsas de aire atrapadas
• Mejorar la superficie de contacto
• Apoyar la estabilidad térmica a largo plazo

2. La conducción como modo principal de transferencia de calor

Las almohadillas térmicas utilizan principalmente la conducción, moviendo el calor a través de material sólido desde el dispositivo caliente hasta el disipador de calor o chasis más frío.

• El calor fluye de alta a baja temperatura.
• Una mayor conductividad significa un flujo de calor más rápido
• Los caminos más cortos reducen el aumento de temperatura

3. Efecto del espesor de la almohadilla sobre la resistencia térmica

Las almohadillas más gruesas cierran grandes espacios, pero también añaden resistencia térmica. Los diseñadores equilibran el espesor y la conductividad para mantener bajas las temperaturas de las uniones.

4. Estructura del material y rellenos

Las bases de silicona o polímero utilizan rellenos cerámicos o metálicos para aumentar la conductividad y al mismo tiempo mantenerse lo suficientemente flexibles como para comprimir y humedecer superficies rugosas.

• Matriz blanda para el cumplimiento
• Rellenos de alta conductividad para una rápida transferencia de calor.
• Rendimiento estable en temperaturas amplias

🔥 Conductividad térmica: cómo las almohadillas alejan el calor de los componentes

La conductividad térmica, medida en W/m·K, muestra qué tan bien una almohadilla conduce el calor. Los valores más altos permiten a los diseñadores mover más calor a través de la misma área de contacto.

Las almohadillas de alta conductividad admiten diseños compactos, mayor densidad de potencia y mayor confiabilidad en vehículos eléctricos, telecomunicaciones y electrónica industrial.

1. Comprender W/m·K en diseños reales

Una almohadilla con mayor W/m·K mueve más calor con el mismo espesor y presión, lo que ayuda a mantener las virutas más frías bajo cargas pesadas.

2. Visualización del impacto en la conductividad

El siguiente cuadro compara el potencial relativo de transferencia de calor para almohadillas de 3, 6, 8 y 10 W/m·K en condiciones similares.

3. Emparejar la conductividad con la densidad de energía

Los módulos y procesadores de alta potencia necesitan almohadillas con mayor conductividad para mantener las temperaturas de la carcasa bajo control y al mismo tiempo permitir diseños compactos.

• Baja-potencia: conductividad moderada
• Potencia media: 6–8 W/m·K
• Alta-potencia: 8–10 W/m·K y superior

4. Formulaciones de baja volatilidad y alta conductividad

Las almohadillas de baja volatilidad mantienen el rendimiento estable, incluso a altas temperaturas, al reducir la desgasificación que podría afectar la óptica o los circuitos sensibles.

• Superficies más limpias con el tiempo
• Menor riesgo para conectores y lentes.
• Contacto y conductividad más estables.

🧊 Papel de la presión de contacto y la rugosidad de la superficie en el flujo de calor

La compresión adecuada y las superficies de contacto suaves ayudan a que las almohadillas térmicas se extiendan y llenen los espacios, cortando la resistencia y mejorando el flujo de calor.

1. Cómo la presión de contacto mejora la calidad de la interfaz

A medida que aumenta la presión, la almohadilla fluye hacia micro valles en cada superficie, expulsando el aire y creando un área de contacto real más grande.

• Mejor distribución bajo abrazaderas o tornillos.
• Menor resistencia térmica en la interfaz.
• Rendimiento más estable bajo vibración

2. Manejo de la rugosidad y las tolerancias de la superficie

Las superficies rugosas o desalineadas dejan muchos huecos. Las almohadillas blandas cierran estos espacios sin mecanizado, lo que ayuda a controlar los costos y el tiempo de ensamblaje.

3. Evitar la sobrecompresión y el estrés mecánico

Demasiada presión puede dañar los componentes o sacar las almohadillas de la interfaz. Los diseñadores siguen las especificaciones de compresión de las almohadillas y utilizan topes o espaciadores.

• Respetar la relación de compresión máxima
• Utilice una distribución uniforme de la presión
• Compruebe la relajación y la fluencia a largo plazo

🔩 Comparación de almohadillas térmicas y pasta térmica para diferentes aplicaciones

Tanto las almohadillas como la pasta mueven el calor, pero difieren en el manejo, la limpieza y la confiabilidad a largo plazo en los diferentes mercados.

1. Cuando las almohadillas térmicas son la mejor opción

Las almohadillas se adaptan a las líneas de producción y al servicio de campo. Están limpios, precortados y fáciles de colocar con un espesor constante y un rendimiento predecible.

• Fabricación de alto volumen
• Sistemas reparables
• Compensación de grandes huecos

2. Cuando la pasta térmica todavía tiene sentido

Las pastas pueden ofrecer una resistencia muy baja en interfaces estrechas y planas, como los refrigeradores de CPU de las PC, pero requieren una aplicación cuidadosa y pueden bombearse.

3. Costo total y confiabilidad durante la vida útil del producto

Las almohadillas a menudo ganan en costo total porque reducen el retrabajo, aceleran el ensamblaje y mantienen un rendimiento estable a lo largo de muchos ciclos térmicos.

• Se necesita menos entrenamiento
• Mejor repetibilidad en fábricas
• Estabilidad mejorada a largo plazo

🌱 Por qué las almohadillas de alta conductividad de SpringGrass mejoran la confiabilidad del sistema

SpringGrass diseña almohadillas de alta conductividad y baja volátil que admiten sistemas compactos y de alta potencia al tiempo que protegen la óptica cercana y los circuitos sensibles.

1. Rangos de conductividad optimizados para la electrónica moderna

elAlmohadilla térmica de baja volatilidad 6W/mk HRTP-M16-Serie T060NVSe adapta a módulos de potencia media, estaciones base y tableros de control densos que necesitan refrigeración estable con bajas emisiones.

• Rendimiento y coste equilibrados
• Bueno para telecomunicaciones y redes.
• Admite diseños compactos

2. Mayor conductividad para electrónica de potencia exigente

elAlmohadilla térmica de baja volatilidad de 8 W/mk HRTP-M16-Serie T080NVManeja un mayor flujo de calor en inversores, convertidores y unidades de control de vehículos eléctricos mientras mantiene baja la desgasificación.

3. Margen de enfriamiento máximo para sistemas críticos

elAlmohadilla térmica de baja volatilidad de 10 W/mk Serie HRTP-M16-T100NVadmite los diseños de mayor densidad de potencia y ofrece sólidos márgenes de seguridad en condiciones de picos y fallas.

• Ideal para módulos de potencia e IGBT
• Ayuda a reducir el riesgo de puntos críticos
• Soporta una vida útil más larga

Conclusión

Las almohadillas térmicas de alta conductividad funcionan reemplazando los espacios de aire con una ruta de conducción limpia y estable entre los dispositivos y los disipadores de calor. Sus propiedades afectan directamente la temperatura, la eficiencia y la vida útil.

Al elegir almohadillas con el control adecuado de conductividad, grosor y volatilidad, los ingenieros pueden mejorar la confiabilidad, reducir fallas y admitir diseños electrónicos más compactos y de mayor potencia.

Preguntas frecuentes sobre almohadilla térmica de alta conductividad

1. ¿Qué significa una alta conductividad térmica en una almohadilla térmica?

La alta conductividad térmica significa que la almohadilla puede mover más calor a través de un espesor y un área determinados. Esto mantiene los componentes electrónicos más fríos bajo carga y mejora la confiabilidad.

2. ¿Cuándo debo elegir una almohadilla de alta conductividad en lugar de una almohadilla estándar?

Utilice almohadillas de alta conductividad cuando la densidad de energía sea alta, el espacio sea reducido o las temperaturas estén cerca de los límites del dispositivo. Son ideales para inversores, servidores y equipos de telecomunicaciones.

3. ¿Un valor mayor de W/m·K garantiza siempre una mejor refrigeración?

No. El grosor de la almohadilla, la presión de contacto y la planitud de la superficie también son importantes. Una almohadilla mediana bien elegida y con buen contacto puede superar a una almohadilla de mayor conductividad mal instalada.

4. ¿Cómo ayudan las almohadillas térmicas de baja volatilidad a los sistemas sensibles?

Las almohadillas de baja volatilidad reducen la desgasificación, que puede empañar las lentes, dañar los contactos o contaminar los sensores. Esto es vital en la electrónica óptica, automotriz y aeroespacial.

5. ¿Puedo reemplazar la pasta térmica con una almohadilla de alta conductividad?

A menudo sí, especialmente en diseños industriales y energéticos. Las almohadillas son más limpias y más fáciles de ensamblar, pero debe hacer coincidir el grosor, la dureza y la conductividad de la almohadilla con la aplicación.
