أفضل مواد الواجهة الحرارية لإلكترونيات الطاقة

🔥 الخصائص الرئيسية لمواد الواجهة الحرارية للأجهزة الإلكترونية عالية الطاقة

تعمل مواد الواجهة الحرارية (TIMs) على ملء الفجوات بين أجهزة الطاقة الساخنة والمشتتات الحرارية. إنها تقلل من مقاومة التلامس، وتحسن تدفق الحرارة، وتساعد الوحدات على العمل بشكل أكثر برودة لفترة أطول.

بالنسبة لإلكترونيات الطاقة، يجب على المهندسين الموازنة بين الأداء الحراري والسلامة الكهربائية والموثوقية والتكلفة. تعد مطابقة خصائص TIM مع جهد الجهاز وقوة التثبيت وتشطيب السطح أمرًا بالغ الأهمية.

1. التوصيل الحراري وتحسين السماكة

تسمح الموصلية الحرارية العالية بنقل الحرارة بشكل أسرع، ولكن السُمك وضغط التلامس مهمان أيضًا. تتوافق الوسادات الناعمة مع الأسطح الخشنة وتقلل من فجوات الهواء في وحدات الطاقة العالية.

الهدف ≥2 واط/م·ك لمصادر الطاقة العامة والمحولات.
استخدموسادة حرارية 2 وات/mk سلسلة HRTP-M16-T020للحصول على ترقيات فعالة من حيث التكلفة على منصات السيليكون القياسية.
اختروسادة حرارية 6 وات/mk سلسلة HRTP-M16-T060لوحدات الطاقة الكثيفة والعالية الخسارة.

2. العزل الكهربائي وقوة العزل

تحتاج محولات الجهد العالي إلى عزل قوي بين المكونات الحية والمشتتات الحرارية المؤرضة. يجب أن تحافظ TIMs على مستوى منخفض من التسرب وتقاوم الانهيار طوال عمر المنتج.

المعلمة	لماذا يهم
قوة عازلة	يمنع الانحناء عند الجهد العالي
مقاومة الحجم	يحد من تسرب المسارات الحالية
تصنيف القابلية للاشتعال UL	يحسن الامتثال للسلامة

3. الامتثال الميكانيكي وضغط التجميع

تتكيف TIMs الناعمة والقابلة للضغط مع الأسطح الملتوية أو الخشنة تحت قوة تثبيت منخفضة. يؤدي هذا إلى تقليل مقاومة الواجهة دون المخاطرة بتلف PCB أو الجهاز.

استخدم وسادات ذات معامل منخفض حيث يكون عزم الدوران اللولبي محدودًا.
بالنسبة لمحولات وشواحن السيارات الكهربائية، حدد المواد التي تحافظ على النعومة أثناء ركوب الدراجات.

4. الاستقرار على درجة الحرارة وركوب الدراجات

تشهد إلكترونيات الطاقة تقلبات واسعة في درجات الحرارة والاهتزازات. يجب أن تقاوم TIMs الضخ والتشقق والتجفيف الذي يزيد من المقاومة الحرارية بمرور الوقت.

تحقق من نطاق التشغيل (على سبيل المثال، من -40 درجة مئوية إلى 180 درجة مئوية أو أعلى).
اطلب بيانات اختبار التقادم الحراري ودورات الطاقة من الموردين.

🧊 مقارنة الوسادات الحرارية والمعاجين ومواد تغيير الطور في وحدات الطاقة

تخدم كل من الوسادات الحرارية والشحوم ومواد تغيير الطور احتياجات مختلفة من الطاقة والتجميع. تساعد مقارنة أداء جهة الاتصال وملاءمة الأتمتة وسهولة إعادة العمل في توجيه اختيار TIM الذكي.

يوجد أدناه مخطط بسيط لمقارنة الأداء كمرجع سريع.

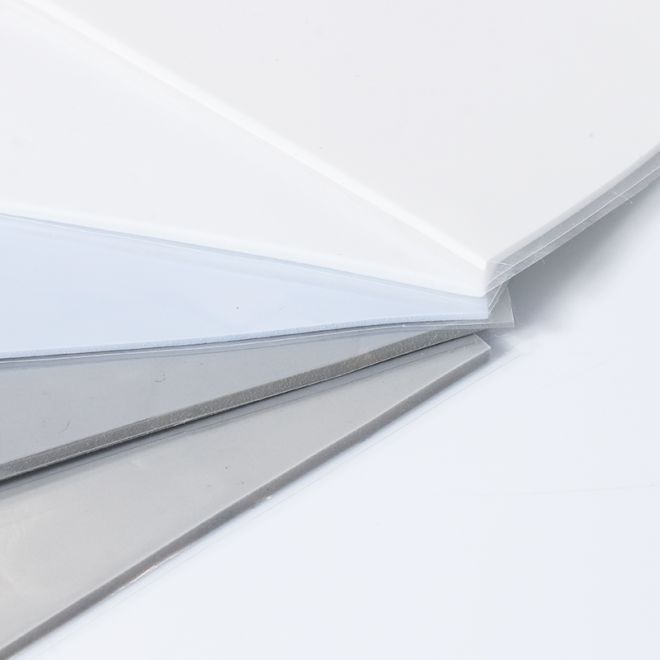

1. وسادات حرارية لتجميع قوي ونظيف

توفر الوسادات الحرارية سُمكًا ثابتًا، ووضعًا سهلاً، وفوضى منخفضة. إنها تناسب الإنتاج بكميات كبيرة والخدمة الميدانية، خاصة عندما تكون إعادة العمل والنظافة مهمة.

تجميع سرعة الأشكال مسبقًا.
استخدموسادة حرارية عازلة كهربائية عالية 5 وات/mk سلسلة HRTP-M16-T050NHعندما تكون هناك حاجة إلى عزل قوي وتدفق حراري جيد.

2. المعاجين الحرارية للواجهات ذات المقاومة المنخفضة للغاية

تنتشر الشحوم في فجوات مجهرية، وغالبًا ما تعطي أقل مقاومة حرارية. ومع ذلك، يمكن أن يتم ضخها أو تجفيفها، مما يؤدي إلى تعقيد عملية إعادة العمل والتنظيف.

الايجابيات	سلبيات
مقاومة الواجهة منخفضة جدًا	فوضوي ويصعب التحكم في سمكه
جيدة للنماذج الأولية	خطر المضخة والتلوث

3. المرحلة - تغيير المواد لأداء يمكن التحكم فيه

المرحلة - التغيير تظل TIMs صلبة في درجة حرارة الغرفة، ثم تصبح طرية بالقرب من درجة حرارة تشغيل الجهاز. أنها تتدفق لتقليل الفراغات، ومن ثم إعادة ضبطها بعد التبريد.

سمك مستقر ومعالجة أنيقة.
جيد للأسطح المسطحة التي يتم التحكم فيها جيدًا والتثبيت.

4. اختيار TIM المناسب لكثافة الطاقة لديك

ضع في اعتبارك كثافة الطاقة وخشونة السطح وطريقة التجميع واحتياجات الخدمة. غالبًا ما تفوز الوسادات بالوحدات الصناعية والسيارات؛ يمكن أن تناسب المعاجين تصميمات المختبر أو التصميمات القديمة.

⚙️ تقنيات التطبيق لتقليل مقاومة الواجهة والفجوات الهوائية

المواد الجيدة لا تزال تفشل إذا تم تطبيقها بشكل سيء. تصحيح إعداد السطح والضغط وتشكيل الفراغات، والحفاظ على المقاومة منخفضة، وتجنب النقاط الساخنة في مراحل الطاقة.

1. تنظيف السطح والتحكم في التسطيح

قم بإزالة الزيوت والغبار والنتوءات قبل تطبيق TIM. تسمح الأسطح المسطحة المسطحة للوسادات أو المعاجين بالاتصال بالتساوي وتقليل جيوب الهواء المحاصرة.

استخدم مناديل خالية من الوبر والمذيبات المعتمدة.
تحقق من المشتتات الحرارية بحثًا عن عيوب الاعوجاج والتصنيع.

2. التحكم في الضغط وعزم الدوران

ضعي ضغطًا متساويًا لضغط الوسادات إلى النطاق الموصى به. القليل جدًا يترك فجوات، في حين أن الكثير منه قد يؤدي إلى تلف الأجهزة أو الضغط على المواد.

الجانب	المبدأ التوجيهي
ضغط	اتبع ورقة البيانات (غالبًا 10-40%)
عزم الدوران	استخدم أدوات وأنماط معايرة

3. تصميم نمط للوحدات النمطية ذات المساحة الكبيرة

بالنسبة لقواعد IGBT أو SiC الكبيرة، اختر أشكال الوسائد التي تتجنب احتجاز الهواء. استخدم القواطع أو الأجزاء حول البراغي والحواف لمزيد من الضغط.

🛡️ اعتبارات الموثوقية والشيخوخة والسلامة في بيئات إلكترونيات الطاقة المتطلبة

تواجه أنظمة الطاقة العالية التدوير الحراري والاهتزاز والتلوث. يجب أن تحافظ TIMs على ممتلكاتها تحت هذه الضغوط مع تلبية احتياجات السلامة والشهادة الصارمة.

1. التدوير الحراري ومقاومة المضخة

يمكن أن يؤدي التسخين والتبريد المتكرر إلى نقل المواد بعيدًا عن المناطق الساخنة. تحد الوسادات المستقرة من الضخ وتحافظ على مقاومة منخفضة خلال العديد من الدورات.

اطلب بيانات دورة الطاقة واختبار الصدمات.
تفضل الفوط ذات الاهتزازات العالية أو المعدات المتنقلة.

2. الاستقرار الكيميائي والبيئي

يمكن أن يؤدي التعرض للرطوبة والغبار والزيوت والمبردات إلى تدهور بعض أجهزة TIM. اختر المواد الكيميائية التي تقاوم التورم أو التشقق أو التآكل على مدار سنوات عديدة.

البيئة	مصدر قلق رئيسي
رطوبة عالية	فقدان العزل والتآكل
الغبار الصناعي	التلوث والتآكل

3. شهادات السلامة والقابلية للاشتعال

غالبًا ما تحتاج محولات الطاقة وأجهزة الشحن إلى موافقات UL أو IEC. تعمل TIMs ذات القابلية للاشتعال وتصنيفات العزل المناسبة على تبسيط اختبارات السلامة وتقليل مخاطر المشروع.

🌱 اختيار حلول TIM الصديقة للبيئة: لماذا تلبي SpringGrass احتياجات الطاقة الحديثة

ينظر المهندسون الآن إلى ما هو أبعد من الأداء النقي. تساعد أجهزة TIM الصديقة للبيئة التي تقلل من فقدان الطاقة وتدعم الإنتاج المتوافق ومنخفض الانبعاثات على تحقيق الأهداف التنظيمية والمؤسسية الحديثة.

1. انخفاض درجات حرارة الوصلات، وانخفاض البصمة الكربونية

تعمل أجهزة TIM الفعالة على تقليل درجة حرارة الجهاز وفقدان الطاقة، مما يزيد من كفاءة النظام. وعلى مدى عمر المنتج، يمكن أن يوفر ذلك قدرًا كبيرًا من الطاقة ويقلل من تأثير الكربون.

تعمل عملية التبريد على إطالة عمر الجهاز.
كفاءة أعلى تدعم التصاميم والمعايير الموفرة للطاقة.

2. RoHS، REACH، والامتثال العالمي

تقوم شركة SpringGrass بتصميم المواد لتلبية معايير RoHS والقواعد المشابهة. وهذا يدعم النشر في جميع أنحاء العالم ويتجنب عمليات إعادة التصميم المكلفة للمناطق أو الأسواق الجديدة.

منطقة الامتثال	فائدة
المواد الخطرة	التعامل والتخلص بشكل أكثر أمانًا
الموافقات العالمية	عمليات إطلاق أكثر سلاسة في مناطق متعددة

3. عمر خدمة طويل وتقليل النفايات

تعمل TIMs المتينة على تأخير الأعطال الميدانية وعمليات الاستبدال، مما يقلل رحلات الصيانة والخردة. تهدف وسادات SpringGrass إلى تحقيق الاستقرار على المدى الطويل، مما يدعم استراتيجيات المنتج المستدامة.

الاستنتاج

تحتاج إلكترونيات الطاقة إلى مواد واجهة حرارية توازن بين التوصيل والعزل والموثوقية وسهولة التجميع. يعمل نظام TIM المناسب على خفض درجات حرارة الوصلات، وتعزيز الكفاءة، وإطالة عمر النظام في الظروف القاسية.

من خلال مقارنة الوسادات والمعاجين وخيارات تغيير الطور وتطبيق التقنيات الصحيحة، يمكن للمصممين تقليص المقاومة الحرارية والمخاطر. تساعد حلول SpringGrass على تلبية المتطلبات التقنية ومتطلبات السلامة والبيئة الحديثة.

الأسئلة المتداولة حول مادة الواجهة الحرارية

1. ما هو الغرض الرئيسي من مادة الواجهة الحرارية؟

تعمل مادة الواجهة الحرارية على ملء الفجوات المجهرية بين مصدر الحرارة والمشتت الحراري. فهو يستبدل الهواء بموصل أفضل، مما يقلل من المقاومة الحرارية ودرجة حرارة الجهاز.

2. كيف أختار بين الوسادة الحرارية والمعجون الحراري؟

استخدم الوسادات الحرارية لتجميع نظيف وقابل للتكرار وعالي الحجم وإعادة العمل بسهولة. اختر اللصق عندما تحتاج إلى أدنى مقاومة ويمكن أن تقبل معالجة أكثر تعقيدًا.

3. ما هو سمك الوسادة الحرارية الخاصة بي؟

حدد أنحف وسادة لا تزال تستوعب تسطيح السطح والتفاوتات. السميك جدًا يزيد من المقاومة، في حين أن الرفيع جدًا قد لا يملأ الفجوات أو الصفحات الملتوية بشكل كامل.

4. هل تحتاج TIMs إلى الصيانة أو الاستبدال؟

معظم الفوط قابلة للصيانة مجانًا لسنوات عند وضعها بشكل صحيح. في أنظمة الضغط العالي أو درجات الحرارة العالية، قد يكون من الحكمة إجراء الفحص الدوري أو الاستبدال أثناء فترات الخدمة.
